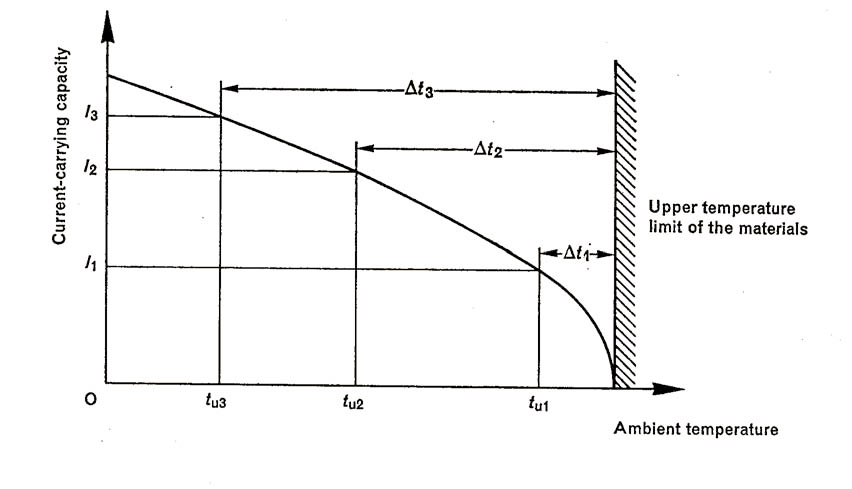

由于用于接触和连接的材料以及绝缘元件的热性能,电流的承载能力是有限的。因此,它是一个功能的自热和环境温度在其中的组成部分的运作。

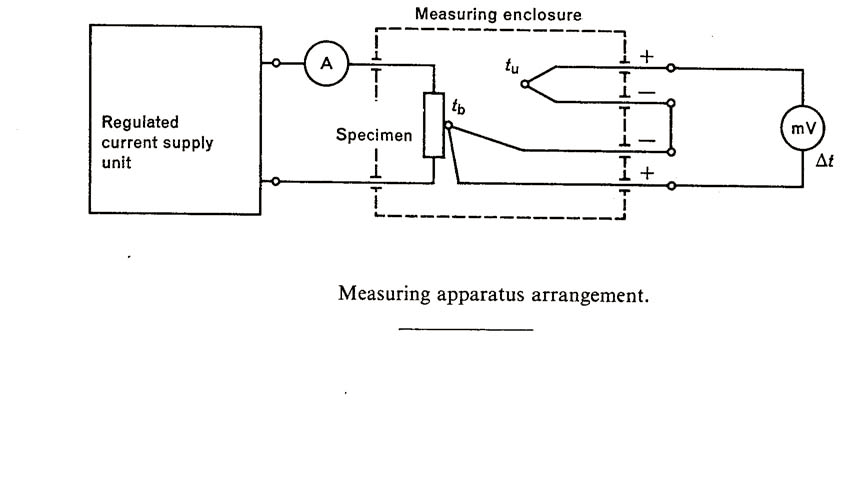

当采用第2.4款规定的试验测量方法时,用不同的电流测量组件的一个测点(即最热点)的温度tb和组件附近的温度tu。两种温度之间的差异是自热或由电流负载引起的温度过高。这可以通过下列关系来表示:
测试条件
测量应在尽可能静止的空气中进行。因此,试样应安装在一个封闭的房间内,以保护周围环境不受外部空气流动的影响。房间应该由不反光的材料组成。
试验室的侧面可以调整,以适应各种尺寸的试样。侧面距离测试样品的边角至少20厘米(8英寸)。
在可能的情况下,测试样品应悬挂在测试室地面以上5厘米(2英寸)的水平位置,天花板以下至少15厘米(6英寸),与侧壁等距。如果这是不可能的,那么测试样品可以通过导热系数不小于2w /mK的热绝缘材料来支撑。但是,支撑面不得超过试样基本面的20%。

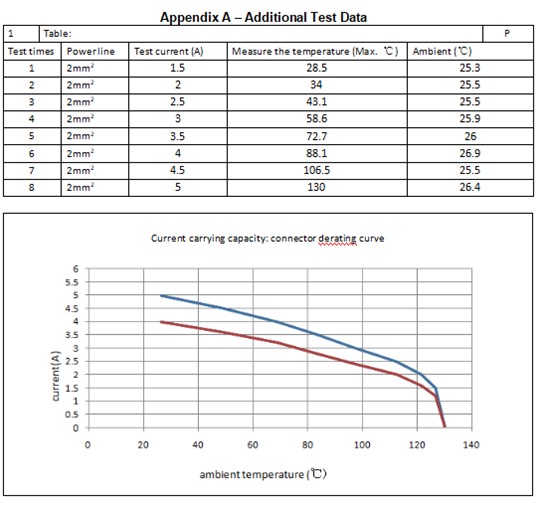

如下图曲线
